氟塑料离心泵/四氟泵/氟塑料合金泵/氟合金泵，采用全氟塑料内置钢嵌件、不开裂、不变形、耐强酸碱、有机溶剂、强氧化剂、无泄漏。

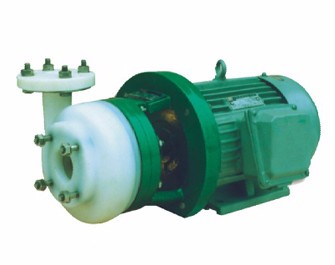

FSB(D)系列氟塑料合金离心泵
一、概述：
我公司生产的FSB型氟塑料合金离心泵，可在-80—150度温度的条件下，长期输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质，其壳体及过流部分全部用F46氟合金制成，它集多种氟塑料之优点，具有特强的耐腐蚀性，并具有机械强度高，不老化，无毒素分解优点。该产品机械强度高，设计合理，结构紧凑，性能可靠，使用维修方便，流道光滑效率高，节约能源。
二、用途：
FSB型氟塑料合金离心泵共计20多个规格，流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，杜绝跑、冒、滴、漏，是建设现代文明工厂的理想设备。
三、泵的轴封：
FSB型氟塑料合金离心泵采用目前先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。
四、设计特点：
FSB型氟塑料合金离心泵过流部件全部采用氟塑料合金制造，结构紧凑.操作简单、价格低廉。 该系列泵所有规格泵体、泵盖、叶轮、机械密封等配件均可与FSB（D）型短支架直联式氟合金离心泵互换。因此深受广大用户的欢迎。
五、结构与材料：
六、型号及意义：
80FSB-30(D) | |||
80 | 泵进口直径是80mm | 30 | 扬程是30mm |
FS | 过流部件材质为氟塑料合金 | D | 短支架结构代号 |
B | 单级单吸悬臂式离心泵 | ||
七、性能与参数表：
型 号 | 流 量 | 扬 程(m) | 口 径 (mm) | 功 率 (Kw) | 转 速 | 汽蚀余量 | 效 率 | ||
进口 | 出口 | 轴功率 | 电机功率 | ||||||
FSB(短支架) | |||||||||
40FSB-15(D) | 5 | 15 | 40 | 32 | 0.51 | 3.0 | 2900 | 3.0 | 40 |
40FSB-20(D) | 10 | 20 | 40 | 32 | 1.16 | 3.0 | 2900 | 3.0 | 42 |
40FSB-30(D) | 10 | 30 | 40 | 32 | 1.18 | 3.0 | 2900 | 3.0 | 52 |
50FSB-20(D) | 12.5 | 20 | 50 | 32 | 1.49 | 3.0 | 2900 | 3.5 | 55 |
50FSB-25(D) | 12.5 | 25 | 50 | 32 | 1.86 | 3.0 | 2900 | 3.5 | 55 |
50FSB-30(D) | 15 | 30 | 50 | 32 | 1.90 | 3.0 | 2900 | 3.5 | 54 |
65FSB-32(D) | 25 | 32 | 65 | 50 | 3.61 | 5.5 | 2900 | 3.5 | 65 |
80FSB-25(D) | 42 | 25 | 80 | 65 | 3.8 | 7.5 | 2900 | 3.5 | 67 |
80FSB-30(D) | 50 | 30 | 80 | 65 | 6.82 | 7.5 | 2900 | 3.5 | 68 |
注：如所需参数不在此表范围，我厂可根据用户要求予以调整，表中部分大型泵壳体为衬氟型 | |||||||||
