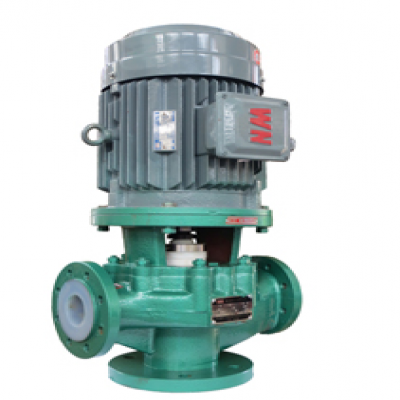

GDF氟塑料管道泵
GDF系列衬氟管道泵是单级单吸立式结构离心泵,进出口相同并在同一直线上。GDF管道泵系列过流部件全部紧衬氟塑料。耐强酸强碱等强腐蚀性化学溶液,流量6.3-100m3/h,扬程20-50m,功率1.5-30kw,供用户选用。
15821283258
GDF系列衬氟管道泵是单级单吸立式结构离心泵,进出口相同并在同一直线上。GDF管道泵系列过流部件全部紧衬氟塑料。耐强酸强碱等强腐蚀性化学溶液,流量6.3-100m3/h,扬程20-50m,功率1.5-30kw,供用户选用。
GDF型氟塑料管道泵
衬氟管道泵|四氟管道泵|立式管道泵|上海氟塑料泵阀厂-上海氟鑫泵阀
一、设计特点
GDF系列氟塑料合金管道泵是单级单吸立式结构离心泵,进出口相同并在同一直线上。GDF系列过流部件全部紧衬氟塑料。该泵采用目前最为先进的外装式四氟波纹管机械密封,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量
二、用途:
衬氟管道泵使用范围:衬氟管道泵适用于-85℃~+120℃温度的条件下,长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门。
三:型号及参数
序号 | 型号 | 流量(m2/h) | 扬程(m) | 电机功率(kw) | 汽浊余量(m) | 效率% |
1 | 40GDF-20 | 6.3 | 20 | 1.5 | 3.0 | 20 |
2 | 50GDF-20 | 12.5 | 20 | 2.2 | 3.5 | 51 |
2 | 65GDF-20 | 25 | 20 | 3 | 3.5 | 62 |
4 | 80GDF-20 | 50 | 20 | 5.5 | 4.0 | 64 |
5 | 100GDF-20 | 100 | 20 | 11 | 4.5 | 73 |
6 | 40GDF-32 | 6.3 | 32 | 3 | 3.5 | 42 |
7 | 50GDF-32 | 12.5 | 32 | 4 | 3.5 | 46 |
8 | 65GDF-32 | 25 | 32 | 5.5 | 4.0 | 57 |
9 | 80GDF-32 | 50 | 32 | 11 | 4.0 | 63 |
10 | 100GDF-32 | 100 | 32 | 18.5 | 4.5 | 70 |
11 | 50GDF-50 | 12.5 | 50 | 7.5 | 3.5 | 39 |
12 | 65GDF-50 | 25 | 50 | 11 | 3.5 | 51 |
13 | 80GDF-50 | 50 | 50 | 18.5 | 4.0 | 63 |
14 | 100GDF-50 | 100 | 50 | 30 | 5.0 | 68 |
四、结构图
