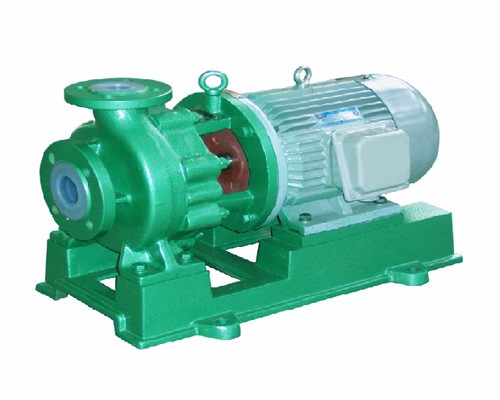

IHF衬氟卧式管道泵采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，具有不开裂、不老化、不变形、耐强酸碱、抗强氧化剂等特点，是强酸强碱和有机溶剂的优选耐腐蚀泵。
概 述:
IHF衬氟塑料合金离心泵（简称IHF衬氟离心泵）是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。适用温度：-20℃~100℃，当使用温度超过120℃时，泵叶轮需采用耐高温材料。适宜连续输送任意浓度的强酸、强碱、有机溶剂、强氧化剂等高危液态化学介质，当输送固体颗粒含量5%左右的液态腐蚀性介质时，需配套耐腐耐磨机械密封。
用途：
衬氟离心泵广泛适用于：汽车制造中的酸洗、喷漆工艺；有色金属冶炼中的电解液输送；离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。
设计特点：
IHF型衬氟离心泵按国际标准设计，泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金压制成型，轴封采用先进的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷，动环采用四氟填充材料，（或根据特殊工况专配其他材质），其特点是耐腐耐磨密封性好。
适用温度：-20℃~100℃
结构与材料：
型号意义：
IHF50-32-160(D) | |||
IH | 国际标准化工泵系列代号 | 32 | 泵出口直径是32mm |
F | 过流部件材质为氟塑料合金 | 160 | 叶轮名义直径160mm |
50 | 泵进口直径是50mm | D | 短支架结构代号 |
型号及参数：
型号 | 流量 | 扬程 | 效率 | 汽蚀余量 | 进口*出口 | 转速 | 电机功率 | 整机质量 |
m³ | m | % | m | mm | r/min | kw | kg | |
IHF50-32-125(D) | 7 | 22 | 47 | 3.2 | 50×32 | 2900 | 4 | 95 |
*12.5 | 20 | 52 | ||||||
15 | 17 | 35 | ||||||
IHF50-32-160(D) | 7 | 33 | 35 | 3.2 | 50×32 | 2900 | 4 | 100 |
*12.5 | 32 | 47 | ||||||
15 | 30 | 47 | ||||||
IHF50-32-200(D) | 7 | 51 | 28 | 3.2 | 50×32 | 2900 | 7.5 | 135 |
*12.5 | 50 | 40 | ||||||
15 | 49 | 48 | ||||||
IHF65-50-125(D) | 15 | 22 | 46 | 3.5 | 65×50 | 2900 | 3 | 90 |
*25 | 20 | 61 | ||||||
35 | 16 | 67 | ||||||
IHF65-50-160(D) | 15 | 33 | 45 | 3.5 | 65×50 | 2900 | 5.5 | 125 |
*25 | 32 | 56 | ||||||
35 | 30 | 65 | ||||||
35 | 22 | 52 | 4 | 80×65 | 2900 | 5.5 | 125 | |
*50 | 20 | 65 | ||||||
60 | 18 | 70 |
注：1、*为标准规格;尽量选用与本表相同或相近的参数，若不在此表范围内，本厂通过改进叶轮来实现。
2、使用工况点流量过小时出口应接回流管.
