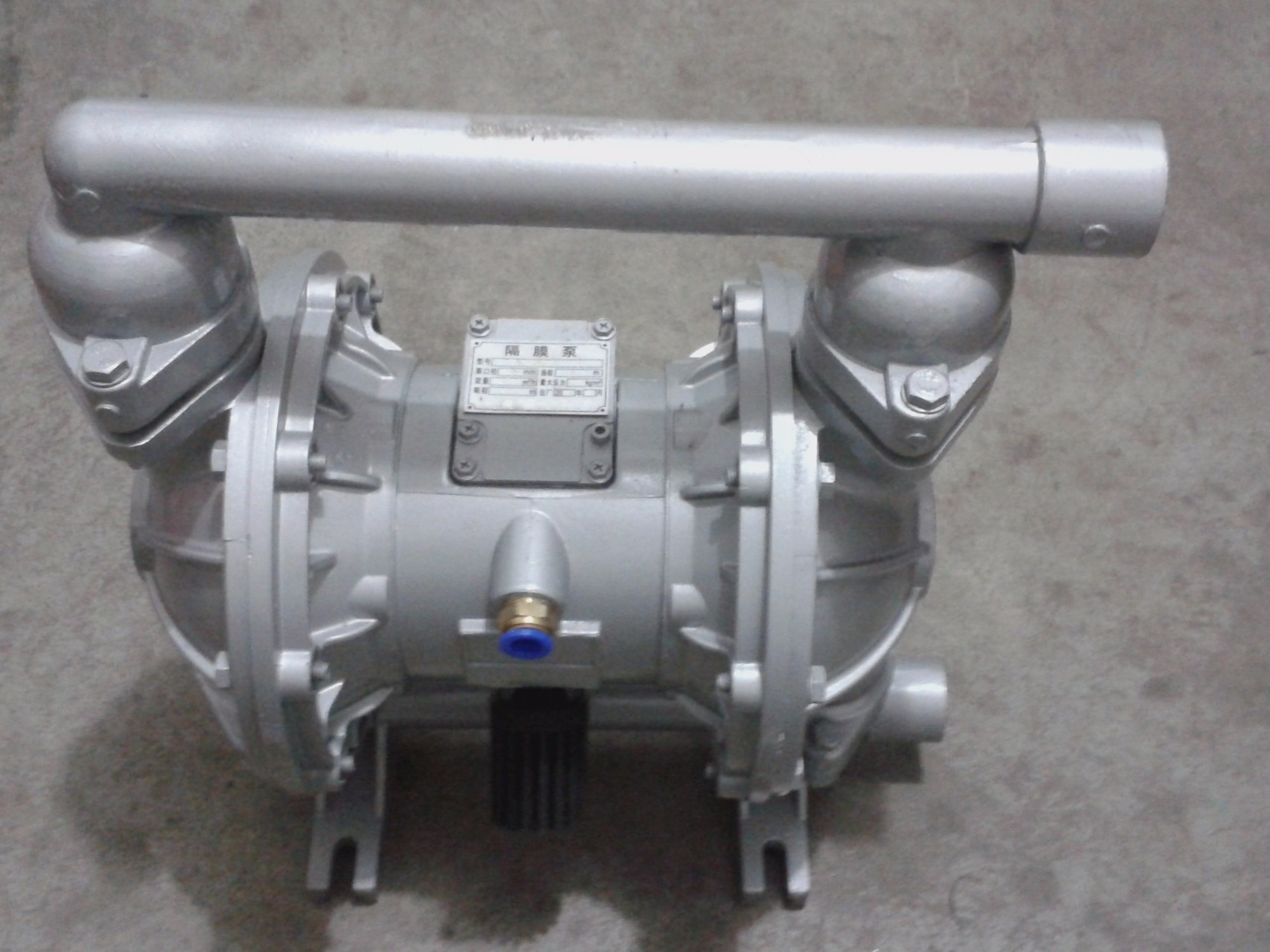

QBK不锈钢气动隔膜泵

一、概述:
    气动隔膜泵是一种新型输送机械，是目前国内新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
    气动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。以满足不同用户的需要。安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。
二、适用场合：
    由于气动隔膜泵具有以上特点，所以在世界上隔膜泵自从诞生以来正逐步侵入其他泵的市场，并占有其中的一部分。如：喷漆、陶瓷业中隔膜泵已占有绝对的主导地位，而在其他的一些行业中，像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。气动隔膜泵的优势在于：
    1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。
    2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动最小。
    3、在工地恶劣的地方，如建筑工地、 工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。
    4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。
    5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。
    6、或是一些试验中保证没有杂质污染原料。
    7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小。

三、工作原理：
    1、以压缩空气为动力。
    2、在泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

 因此隔膜泵具有以下特点:
    （1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
    （2）不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花
    （3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
    （4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动最小，适用于不稳定物质的输送
    （5）流量可调节，可以在物料出口处加装节流阀来调节流量。
    （6）具有自吸的功能。
    （7）可以空运行，而不会有危险。
    （8）可以潜水工作。
    （9）可以输送的流体极为广泛，从低粘度的到高粘度的， 从腐蚀性得到粘稠的。
    （10）没有复杂的控制系统，没有电缆、保险丝等。
    （11）体积小、重量轻，便于移动。
    （12）无需润滑所以维修简便，不会由于滴漏污染工作环境。
    （13）泵始终能保持高效，不会因为磨损而降低。
    （14）百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热
    （15）没有动密封，维修简便避免了泄漏。工作时无死点。

四、泵的用途：
　　1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
　　2.泵吸油漆、树胶、颜料。
　　3.粘合剂和胶水、全部种类可用泵吸取。
　　4.各种瓦、瓷、砖器及陶器釉浆。
　　5.油井钻好后，用泵吸沉积物及灌浆。
　　6.泵吸各种乳剂和填料。
　　7.泵吸各种污水。
　　8.用泵为油轮，驳船清仓吸取仓内污水。
　　9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
　　10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
　　11.各种橡胶浆。
　　12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
　　13.各种剧毒、易燃、易挥发液体。
　　14.各种强酸、强碱、强腐蚀液体。
    15.各种高温液体最高可耐150℃。
　　16.作为各种固液体分离设备的前级送压装置

五、隔膜泵的优点：
    无泄漏、能自吸、可空载、不必用电更安全。

六、性能参数表

七、安装示意图：
